        什么是多重尋址?

        2019-06-20
        分享到:

        多重尋址是一種尋址方案,其中一次(或幾行)圖像的順序被順序尋址,直到整個屏幕被繪制為止。然后重復尋址。圖片元素(像素,圖標,段)排列成矩陣。矩陣布置是物理的或電的。在物理布置中,像素在圖形陣列內按行和列排列。在電氣裝置中,COM(公共)電極等效于行,而SEG電極等效于列。行和列的交叉形成了以液晶為電介質的電容器。

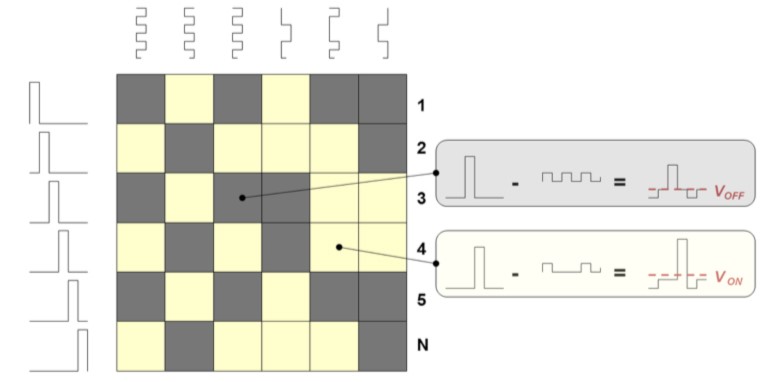

        6行矩陣的多路尋址中的行和列信號。每個像素上的結果場等于行電壓和列電壓的瞬時差。但是,LC響應所施加信號的RMS值,該值對于指示的亮像素和暗像素是不同的。


        多重尋址適用于液晶顯示器,因為向列液晶響應施加信號的RMS值而不響應即時施加的場。導通和截止像素的所得RMS電壓之比(Von / Voff)是多路尋址中要尋址的行數(N)的函數。該函數以其第一作者的名字命名為Alt-Pleshko極限:

        要處理的行越多,通斷電壓之比越小。更高的行數還要求液晶顯示器在傳輸電壓特性?xún)染哂懈盖偷倪^(guò)渡。STN顯示屏的過渡要比TN顯示屏陡峭,因此STN顯示屏的行數可以比TN顯示屏更多。

        列信號和行信號的幅度之比稱為“偏差比率B”。行數的平方根(N)是理想的偏差比率,因為它會(huì )導致最大的Von:Voff比率。N通常表示為復用比1 / N。倍數和偏置比是必須指定并編程到LCD驅動器/控制器中的參數。
