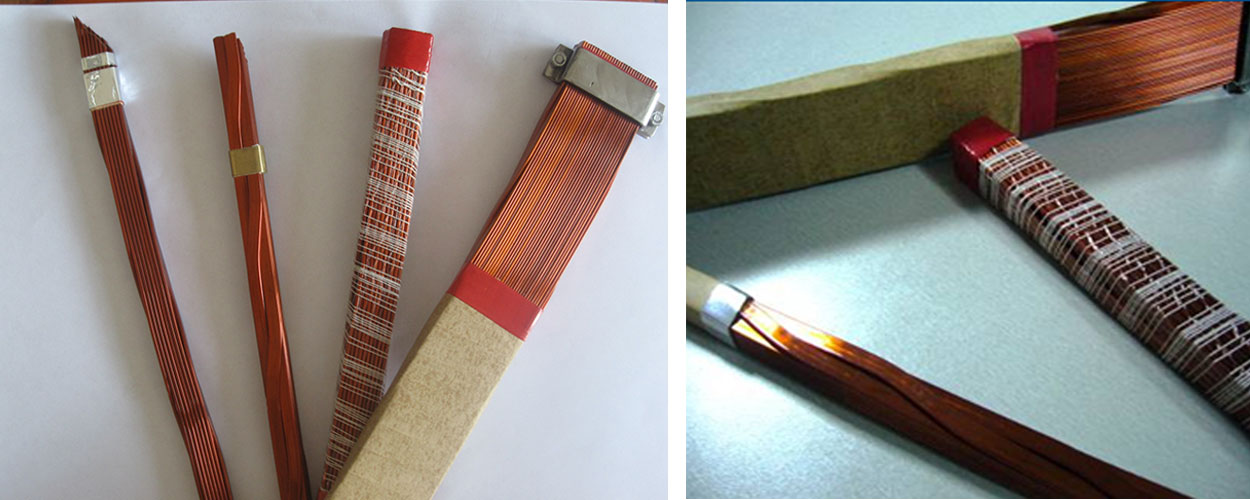

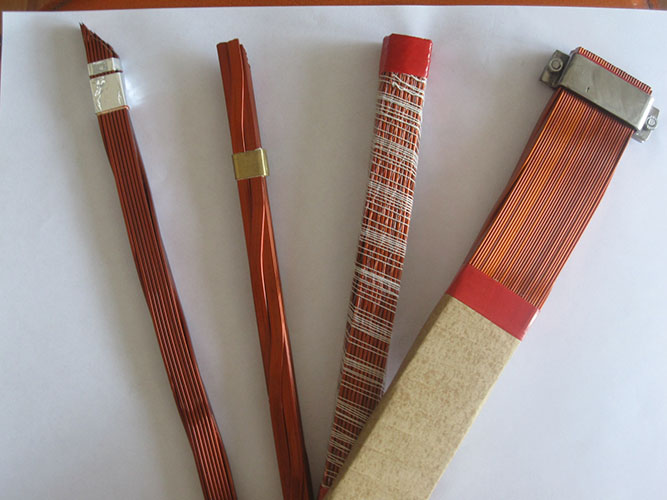

換位導線（CTC）是用一定根數漆包扁線，組合成寬面相互接觸的兩列，并按要求在兩列漆包線的上面和下面沿窄面作同一轉向的換位，換位后的線芯用耐熱絕緣紙帶作多層連續緊密包繞組成。產品主要耐溫等級B級/C級/F級/H級，生產根數范圍5~87根，主要應用于變壓器繞組中。產品獲得國家省級科技進步三等獎榮譽。

產品名稱：換位導線（CTC）

生產范圍：根數：5～87根； 漆包線厚度a：1.00～2.24mm；漆包線寬度b：3.00～12.50mm；寬厚比b/a=2～7；

產品型號 HZ/HZQQN/HWN

產品種類：縮醛漆包換位導線、自粘性換位導線、耐熱型漆包換位導線、網包換位導線、屏蔽組合換位導線、階梯組合換位導線

執行標準 JB/T 6758-2007、GB/T 33597-2017、ABB標準、Siemens標準、客戶標準及技術協議

絕緣材料 電力電纜紙DLZ、500kV變壓器匝間絕緣紙、Miki三木高密度、Munksj?明士克高密度，自粘菱格紙、Munksj?明士克耐熱紙、Miki三木耐熱紙、自粘菱格耐熱紙、芳香聚酰胺纖維紙（Nomex）、自粘菱格Nomex紙、丹尼松22HCC、聚酯纖維網格帶

屈服強度 C1：Rp0.2 100～180Mpa；C2：Rp0.2 181～220Mpa；C3：Rp0.2 221～260Mpa；≥260Mpa

換位節距 最小換位節距：35mm；

優點：

1、由于采用了多根小截面的單線代替了一根大截面扁線，減少了離散場的損失。

2、有效地提高了空間的利用率。

3、由于單線之間的換位，使繞組具有較高的機械強度。

4、由于增加了自粘層和漆包線硬化處理，大大提高了變壓器線圈抗短路能力。

4、由于絕緣厚度比較薄，所以具有較高的散熱性。

5、由于漆膜和絕緣厚度薄，具有比較好的散熱性，所以具有較高的熱穩定性。

6、由于減少了人工換位，使繞組繞制工藝變得簡捷，縮短了繞組的加工時間。

產品用途：用于各種油浸式電力變壓器、牽引變壓器；
